Photo Diode 의 광출력 검출을 위한 증폭회로
Hardware2023. 1. 18. 11:14
반응형
반도체 레이저 장비를 주로 다루다 보니 Photo Diode 를 이용하여 Laser 의 광출력을 측정해야 하는 경우가 많이 발생합니다. 물론 키슬리의 6485 나 포토다이오드 메타 같은 것들이 있어서 그런 계측기를 사용하기도 하지만 수량이 많거나 특수한 용도로 사용할 경우(제 경우는 Far Field Pattern)에는 별도의 회로를 구현할 필요성이 있어서 사용하는 증폭회로 입니다.

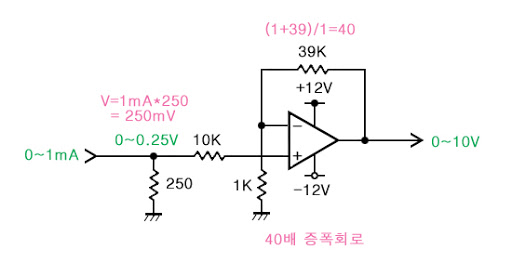

포토 다이오드의 전류를 전압으로 변경하고 이를 40배 증폭하여 A/D 컨버터를 통해 PC에서 읽어 들이는 방식으로 사용을 합니다.
