Watch Dog 보드 ( 아두이노 이용 )

최근 Burn-In 장비 프로젝트를 하면서 고객사의 요구사항으로 만들게된 Watch Dog 기능의 보드 입니다.

제어 소프트웨어와 시리얼 포트를 통해 주기적으로 통신을 유지하다가 원인 불명의 오류등으로 제어 프로그램이 무한루프에 빠지거나 프로그램이 다운되어서 일정시간 동안 통신이 이루어지지 않으면  Watch Dog 보드가 연결된 장비의 전원을 차단하거나 알람을 울려줄 수 있는 용도로 개발 하였습니다.

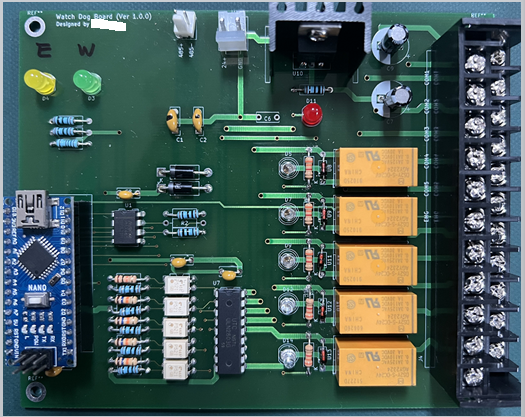

Watch Dog 외형



* MCU 로는 아두이노 나노를 사용하였고 릴레이 5개 출력을 사용할 수 있도록 되어 있습니다.

* 릴레이 출력은 NC, NO를 모두 단자대로 연결해 두었기 때문에 용도에 따라 사용할 수 있습니다.

* Emergency 입력 기능도 사용 가능하도록 설계에는 반영하였는데 펌웨어 상에 코드는 빠져 있습니다.

* 회로도와 PCB 파일은 KiCAD 를 이용하여 설계 했습니다.

* 전원은 24V 입니다.

* 통신은 RS485 통신입니다.



필요하신분들 만들어 사용할 수 있도록 모든 소스를 올려 놓습니다.

필요하지만 따로 만들기 부담스러우신 분들 댓글로 요청 주시면 소정의 비용으로 제작해 드릴 수도 있습니다.

Circuit.zip

0.55MB

firmware.zip

0.01MB
